超聲波焊接機組成及功能介紹

超聲波焊接機組成及功能介紹

硬化時間設定：調整發振終了工作物熔接處冷卻定型時間在0~9、99秒之范圍。

延遲時間設定：調整開始發振時間，在限制開關動作后0~9、99秒開始發振。

聲波調整：調整振動子系與發振回路之共振匹配，使轉換效率達到理想。

熔接時間設定：調整熔接時間長短，在延遲時間終了發振0~9、99秒之范圍。

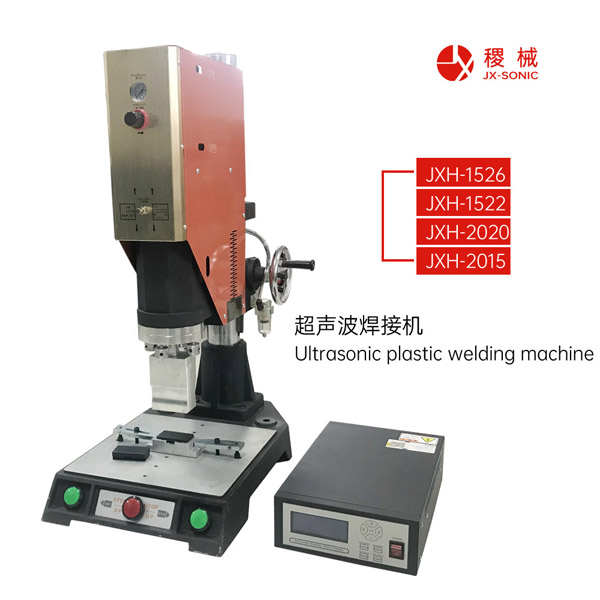

超聲波焊接構造

焊頭：傳動振動能量于工作物之上，使之熔接。

選擇開關（自動/手動/聲波檢查）：自動或手動之選擇，及作聲波空載檢視之按紐。

上升/下降緩沖調整：調整孔位于機臺側面可適當調整，使升降慣性適中。

水平微調螺絲：調整此四支螺絲，可使焊頭平均壓附在工作物上。

低點微調螺絲：在熔接熔化塊，或外形尺寸需精確時使用可限制汽缸之下降。

熔接位置視窗：檢視正常熔接時焊頭壓附工作物之狀況。

控制電纜及插座：聯接機體控制單元與發振箱自動控制回路用。

聲波出力調整紐：聲波出力段數之設定用，1~2段為一般使用，3~4段為強力輸出用。

接地螺母：電子回路之接地線連接用，漏電時之安全保障。

聲波過載燈：顯示聲波過載之不正常，需做聲波調整，至過載燈不會顯示為止。

計數器：記錄工作循環次數，并配有歸零壓扣。

調整及壓力表：工作壓力之指示及調整壓力用。

振幅表：顯示聲波空載或負載工作之振幅強弱。

頻率指示：調試機器時做機器頻率顯示。

下降速度調整：調整合理適當之下降工作速度用。

輸出電纜及插座：聯接機體振動子系統與發振箱線路用。

保險絲座：電子線路之過載保護。

電源開關及燈：電源開關之控制，及指示開路之信號。
