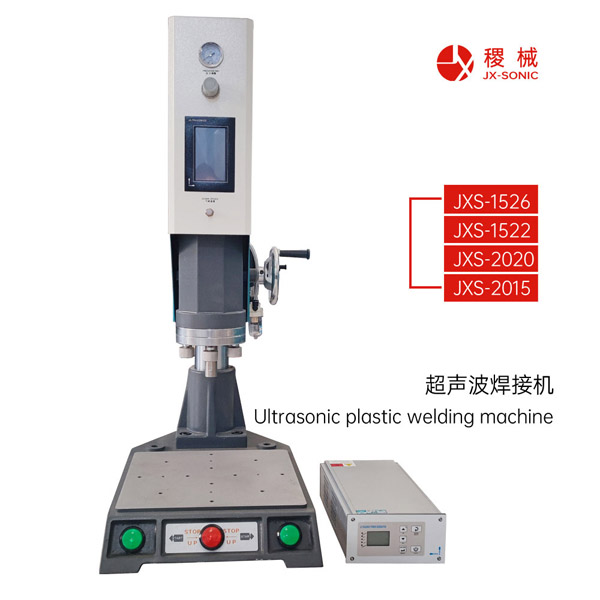

超聲波焊接機焊頭安裝調試

超聲波焊接機焊頭安裝調試

1.將選擇開關置于手動位置，調較壓力調整旋鈕，使壓力表指示在0.2Mpa左右，（大約能使焊頭上升之 小壓力）. 　

2.置下焊模于工作臺面,再放工件于下焊模內。 　

3.放松機體的鎖緊搖手，轉動升降手輪，使上焊模與工件之距離大于75mm，扳緊鎖緊搖手。 　　

4.雙手按下兩個下降按鈕，使上焊模下降。 　　

5.放松四支振頭固定螺絲，旋轉上焊模以配合工件，然后再鎖緊四支振頭固定螺絲。 6.松開止赴螺絲，旋轉止赴螺絲(M12x1)，使之與升降臺接觸。按緊急上升按鈕，使上焊模上升，再旋轉止赴螺絲約7mm。 　　

7.雙手按下兩個下降按鈕，使上焊模下降。放松機體鎖緊搖手，轉動升降手輪，慢慢將上焊模下降，同時移動下焊模，使工作面與上焊模接觸吻合均勻，鎖緊機體鎖緊搖手。 　

8.按緊急上升按鈕，使焊頭上升，旋轉止赴螺絲，大約下降2mm，具體尺寸視工件而定，使操作時止赴螺絲與升降脫離接觸。但當下焊模沒有工件時，止赴螺絲能夠阻止上焊模與下焊模觸碰,保護機件不致損壞. 　

9.用螺絲壓板固定好下焊模于工作臺上. 　

10.以上操作是校模步驟.更精確之校模,須在試焊時,一面觀察,一面調整,可用復寫紙在工件與上焊之間,觀察上焊模下壓后,白紙上顯示的壓痕,根據壓痕的深淺,用薄墊片墊調下焊模底部,使工件的焊接面受壓均勻. 　　

為達到機器 大能量，上焊模與工件間的距離應盡量縮短，但仍應留有必要的距離，以便工件的放置和取出。升降臺的 大行程為75mm，因此在校模前，在確定上焊模在 大行程時，不會接觸工件。
