超聲波焊接機換能器

　　超聲波焊接機的換能器、變幅桿、焊頭均設計為所工作的超聲頻率的半波長，所以它們的尺寸和形狀均要經過特別的設計；任何的改動均可能引致頻率、加工效果的改變，它們需專業制作。耐用根據所采用的材料不同，尺寸也會有所不同。適合做超聲波的換能器、變幅桿和焊頭的材料有：鈦合金、鋁合金、合金鋼等。由于超聲波是不停地以20KHZ左右高頻振動的，所以材料的要求非常高，并不是普通的材料所能承受的。

　　超聲波焊接機的變幅桿是超聲波振動系統中一個重要的組成部分，它在振動系統中的主要作用是把機械振動的質點位移或速度放大，并將超聲能量集中在較小的面積上即聚能，因此也稱超聲變速桿或超聲聚能器。

超聲波變幅桿

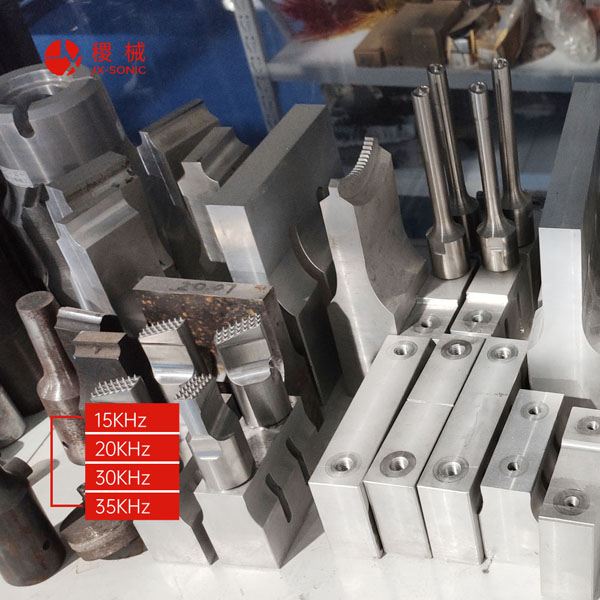

　　超聲波焊接機的焊頭（HORN）：焊頭的作用是對于特定的塑料件制作，符合塑料件的形狀、加工范圍等要求。

超聲波焊頭

　　超聲波焊接機的換能器部分由三部分組成：換能器（TRANSDUCER）；增幅器（又稱二級桿、變幅桿，BOOSTER）；焊頭（又稱焊模，HORN或SONTRODE）。

　　超聲波焊接機的換能器(TRANSDUCER)：換能器的作用是將電信號轉換成機械振動信號。將電信號轉換成機械振動信號有兩種物理效應可以應用。A：磁致伸縮效應。B：壓電效應的反效應。磁致伸縮效應在早期的超聲波應用中較常使用，其優點是可做的功率容量大；缺點是轉化效率低，制作難度大，難于大批量工業生產。自從朗之萬壓電陶瓷換能器的發明，使壓電效應反效應的應用得以廣泛采納。壓電陶瓷換能器具有轉換效率高，大批量生產等優點，缺點是制作的功率容量偏小。現有的超聲波機器一般都采用壓電陶瓷換能器。壓電陶瓷換能器是用兩個金屬的前后負載塊將壓電陶瓷夾在中間，通過螺桿緊密連接而制成的。通常的換能器輸出的振幅為10μm左右。
